◎ 용도
가공 송선로의 가공지선과 철탑체를 연결하는 경 알루미늄 연선용 전선 및 강심 알루미늄 연선용 전선을 압축취부 방법으로 접속하는 단자로 사용함.
◎ 종류 및 규격
| 종류 | 기호 | 재료 | 비고 |
| 경 알루미늄 연선용단자 | A | 단자의 재료에 알루미늄을 사용하고 날개판 접속부에 동판을 폭발용접한 것 |
|
| 강심 알루미늄 연선용단자 | S | 단자의 재료에 알루미늄을 사용하고 날개판 접속부에 동판을 폭발용접한 것 |
|
◎ 이질금속 압축단자 실체도
A-2-150 TYPE
S-4-240 TYPE

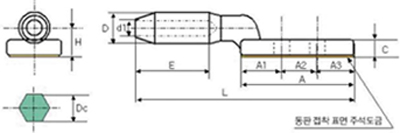

◎ 적용치수
| 기 호 | 호 칭 | 치 수 (㎜) | ||||||||||||
| D | d1 | E | A | A1 | A2 | A3 | B | C | D2 | L | H | Dc | ||
| A | 2-55 | 22 | 10.2 | 55 | 90 | 18 | 40 | 32 | 40 | 9 | 14 | 155 | 12.5 | 19.1 |
| 2-95 | 26 | 13.3 | 65 | 18 | 168 | 14.5 | 22.5 | |||||||
| 2-150 | 30 | 16.9 | 87 | 95 | 20 | 35 | 50 | 10 | 198 | 16.5 | 25.0 | |||
| 2-200 2-240 | 34 | 19.5 | 110 | 25 | 45 | 12 | 216 | 18.5 | 28.4 | |||||
| 21.0 | ||||||||||||||
| B | 4-240 | 38 | 23.6 | 109 | 115 | 25 | 40.4 | 50 | 75 | 14 | 14 | 246 | 21 | 31.9 |
| 4-330 | 42 | 26.6 | 120 | 260 | 23 | 36.4 | ||||||||
| 4-410 | 48 | 29.9 | 122 | 260 | 26 | 41.6 | ||||||||

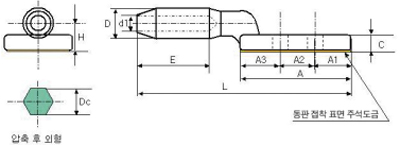

적용도면
적용도면
▒폭발용접형 이질금속 압축단자▒
S-4-240 TYPE
S-4-240 TYPE
