◎ 용도
가공 배전 선로의 장력이 걸리지 않는 장소에서 특고압용 전선인 알루미늄선(Al)과 구리(Cu)선의 접속개소에 사용함. 폭발용접형이며, 접속면의 부식방지, 전선 압축 후 터짐, 균열, 수분 침투가 없는 구조적인 특성을 갖고 있음.
◎ 종류 및 규격
| 식별번호 | 기호 | 적용전선(㎟) | |
| 알루미늄(Al)측 | 구리(Cu)측 | ||
| PS 114-212 | S-2 | ASCR(/AW) - 95 | 몰드콘 HDCC 125 |
| PS 114-214 | S-4 | ASCR(/AW) - 160 | 몰드콘 HDCC 125 |
| PS 114-214 | S-10 | ASCR(/AW) - 58 | 몰드콘 HDCC 125 |

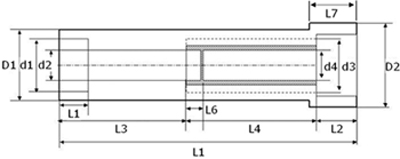

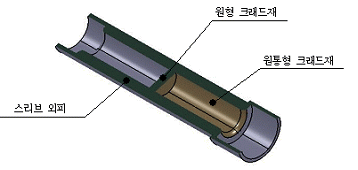

◎ 이질금속 직선 스리브 실체도
PS114-214 (S-4)
적용도면
◎ 적용치수
| 적용전선(㎟) | 기호 | 치수(㎜) | ||||||||||||
| Al | Cu | D1 | D2 | d1 | d2 | d3 | d4 | L | L1 | L2 | L3 | L4 | L7 | |
| 95 | 125 | S-2 | 29.0 | 32.7 | 19.5 | 13.2 | 28.7 | 16.6 | 145.0 | 14.0 | 20.0 | 66.0 | 72.0 | 23.0 |
| 160 | 125 | S-4 | 29.0 | 32.7 | 23.8 | 16.0 | 28.7 | 16.6 | 145.0 | 14.0 | 20.0 | 66.0 | 72.0 | 23.0 |
| 58 | 125 | S-10 | 29.0 | 32.7 | 14.0 | 11.0 | 28.7 | 16.6 | 145.0 | 14.0 | 20.0 | 66.0 | 72.0 | 23.0 |
| 허용공차 | +0.6 / -0.2 | ±0.4 | +2.0 / -1.0 | |||||||||||
-압축공구 및 압축횟수
ㅁS-1 ~ s-4 : 압축공구 y-35의 단일 다이스 (U-316)로 편측 2회 압축
시공정보
▒폭발용접형 이질금속 직선 슬리브▒
본사 : 경남 창원시 성산구 신촌동 15-10번지 신촌빌딩 503호 TEL : 055)275-4360~1 FAX : 055)275-4364
합천공장 : 경남 합천군 합천읍 서산리 239번지 TEL : 055)931-4360~1 FAX : 055)931-4366
Copyright(c) 2007 ELTECH All right reserved.
Contact eltech@eltecheng.com for more information.
▶
▶
▶
▶
▶
기술현황
▒▒▒
▣ 당사 개발제품 폭발용접형 이질금속 슬리브의 특징
기존 이질금속 슬리브
당사개발 폭발용접형 이질금속 슬리브
모선
(Al선 연결부)
모선
(Al선 연결부)
구출선
(Cu선 연결부)
구출선
(Cu선 연결부)
Cu 동관에 주석으로
표면처리하여 삽입
Al-Cu폭발용접된
관체삽입
▣ 폭발용접형 이질금속 슬리브 효과
1. 이질금속 접속부 접촉저항 저감으로 안정적인 전력공급
2. 전력설비 부식사고 예방을 통한 공급 신뢰도 향상
3. 전력설비 부식사고로 인한 경제적 손실예방

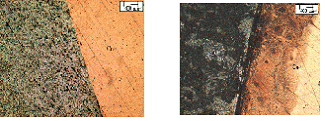

▣ Al-Cu 이질금속 슬리브에 대한 분극시험 결과
