1. CAMERA
고속, 고정밀의 CCD Linear Image Sensor(1024,2048,4096,5000 cell)를 사용하여 빠르고 정확한 결점검출 가능
2. CONTROLLER
FPGA(Field Programmable Gate Array), ADC(10bit)를 사용한 고속 Image processing에의한 결점의 검출 및 표시(PC Monitor)

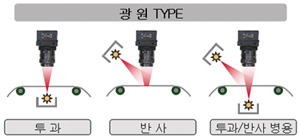

3. ILLUMINATOR
제품의 특성에 따라 고주파형광등(HFFL), 할로겐, CCFL 등의 광원 사용

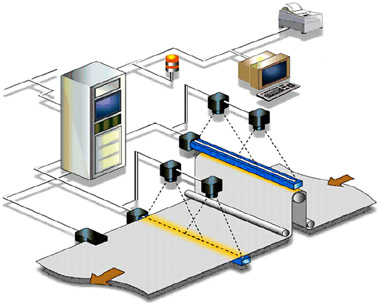

피검사체표면에 조명을 주사하여 투과 또는 반사되는 광량을 이미지 센서로 분석하여 생산물의 결함을 검출하는 시스템으로, 공정상에 고속으로 흐르는 모든 Sheet(Film)류의 미세한 결점 및 오점을 검출하여 품질관리, 원가절감, 경쟁력 강화에 필수 System이다. 결함으로 검출된 모든 데이타는 다양한 형태로 가공되어 User에게 최적의 방법으로 풍부한 Utility를 제공한다.
• CRT 표시기능
• 결함의 녹화 및 화상 편집 기능 (종류, 크기등)
• Print Report
• Marking System
• Buzzer & 경광등
• 상위 System 통신
• 기타 외부 Signal 인지
• 기타 IN/OUT Equipment
