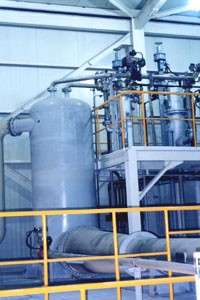

1级蒸汽喷射器 (Single Stage Ejector) 蒸汽喷射器系统的基本型，通过大气压可以使真空行程最大达到75Torr。排出压力略高于大气压，喷射器排出的蒸汽的处理方法第一是喷射器后端安装消音器，向大气排出的方法，第二是安装蒸汽凝缩器凝缩的方法，第三是把喷射器的后端排管插入Hot-well的方法。 2蒸汽喷射器(Two Stage Ejector) 在1级喷射器的压力无法达到真空行程，或者驱动蒸汽的消耗量过多的时候采用的2级 蒸汽喷射器系统，一般情况下有中间安装凝缩器方式，但是在吸入流量小或者需要高真空的地方，采用2个喷射器直接连接的方法。一般情况下用在发电设备的복수기上用来维持真空，或者用在炼油系统MSF获得MED方式的减压蒸馏设备的真空设备。 3级蒸汽喷射器(Three Stage Ejector) 3级喷射器系统使用的压力主要是范围是5-30Torr，需要对吸入气体的流量及形态 (空气、水蒸汽、高压蒸汽的摩尔份数)等的材料进行分析。3级喷射器系统主要用在生产食盐时进行减压蒸发和结晶过程、生产食用油过程中通过真空蒸发来蒸发水分、化学工厂的蒸馏工艺、各种工厂的制造冷却器使用的真空装置。 多级蒸汽喷射器(Multi Stage Ejector) 由2级以上的增幅器和2级的蒸汽喷射器组成，可以形成0.001-1Torr的真空行程。喷嘴里喷射的蒸汽在0℃以下，所以喷嘴和2级以上的增幅器需要解决冷冻的问题，一般使用蒸汽加热和电加热的方法，4级系统主要作为脱味装置或者化学工艺的薄膜真空蒸发系统的真空装置使用，5级系统考虑到初期安装费用和使用费用，选择使用3级或者2级的增幅器的喷射器系统。 主要用于纤维工业的环氧树脂中和反应工艺，制铁工艺(RH-OB)的De-gassing unit。由4级增幅器和2级喷射器组成，6级系统主要用于与航天有关的产业，用在进行性能实验的设备上。 固定式热压缩机(Fixed Type Thermo Compressor) 结构简单，不发生故障，能量回收效率高。流量变化大的地方，使用并连系统(最大容量的20%、30%、50%或者根据用户的要求调整)，系统的运转效率高。照片是安装在韩国机械研究所MED型的4级减压蒸发淡水设备上的热压缩机。 手动操作式热压缩机 (Manual Control Type Thermo Compressor) 流量、压力变动严重的地方，为了在使用1个热压缩机有效地满足驱动条件，根据安装在驱动喷嘴上的spin控制驱动蒸汽的流量，热压缩机的吸入能力可以得到控制。流量控制是通过操作安装在热压缩机的驱动轴上的手柄来进行的。照片是安装在内部的spin。 安装操作式热压缩机(Auto Control Type Thermo Compressor) 工作原理与手动操作式热压缩机相同，在安装驱动轴上的spin上安装的Actuator通过空气压或者电信号控制。 Single & Multi Nozzle Spray Type Desuper Heater • KHFT的 Desuperheater的特点 ⊙ 安装简单，安装空间小。 ⊙ 温度调节精确，可信度高。 ⊙ 维修保养费用低。 ⊙ 长时间使用也几乎不发生故障。 ⊙ 价格低廉，使用范围广。 Ejector & Venturi Mixing Type Desuper Heater • KHFT的 Desuperheater的特点 ⊙ 温度调节精确，可信度高。 ⊙ Turn Down Ratio范围宽，容易控制流量 ⊙ 维修保养费用低。 ⊙ 几乎没有压力损失。 Variable Orifice Type Desuper Heater • KHFT的Desuperheater的特点 ⊙ 温度调节精确，可信度高。 ⊙ Turn Down Ratio非常高。 ⊙ 适用于要求工艺的可信度高的场合。 Priming 喷射器 反应釜、蒸馏塔或者真空容器的初期真空行程上使用，或者用于大容量泵的驱动泵。如图所示其结构和工作原理简单，真空排气性能好。 污水喷射器(Drain or Sump Ejector) • 污水喷射器 在机械室或者各种设备安装在地下的时候，为了排出污水、废水或者雨季的雨水，使用低压蒸汽或者3∼5bar的驱动水，排出污水废水。污水废水经常含有各种固体物质垃圾，如果使用向心力泵或者旋转泵的时候经常需要考虑这些因素，但是使用这种喷射器就把复杂的过程简化了。 输送用喷射器 (liquid & Soild Hopper Ejector) 排气气体划线器 (Vent Gas Scriber) 冷却水制造装置 冷凝喷射器(condensing Ejecter) LTVE 废水处理装置(Waste Water Treatment Plant) LTVD 废水处理装置(Waste Oil Treatment Plant)
